HP-M710 麦克风阵列模块
通常环境下，噪声总是来自四面八方，且与语音信号的频谱交叉，再加上回响和混响的影响，利用单独的麦克风来录取纯净的语音是非常困难的。麦克风模块采用4或8麦克风阵列，集成噪声抑制、混响抑制、回声消除、固定波束等算法，在嘈杂的声场环境中能有效提取说话人的语音，降低周围环境噪声的干扰。目前在智慧金融、智能服务、智能车载、智能家居、机器人等场景广泛应用，可提供相应的解决方案。

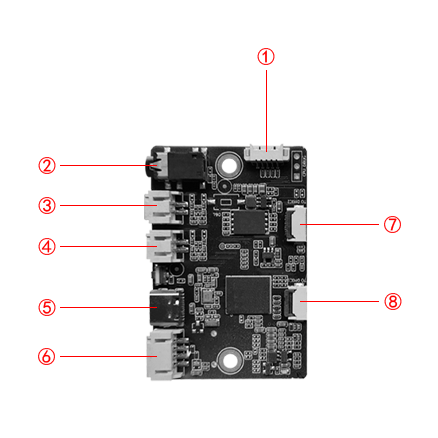

接口说明
①数据串口
②3.5mm模拟信号输出
③PH 1.25MM-2P（回音消除回采）
④PH 1.25MM-2P（回音消除回采）
⑤Type_C接口（数字信号、供电、ADB调试）
⑥4PIN-PH2.0（数字信号、供电、ADB调试）
⑦FPC连接器（音频输入）
⑧FPC连接器（音频输入）
⑨FPC连接器（音频输出）
系统框架
系统框架由“采集板*2”、“主板*1”组成，麦克风采集板多通道音频通过FPC排线输入到主板，主板处理后的音频可以通过USB_AUDIO输出到用户设备。
硬件设计上采用模块化设计原理，简单易用。主板支持多种外设接口，输出音频接口有USB Audio、Lineout以及串口，免驱使用，可支持Windows、Linux、Android等系统。

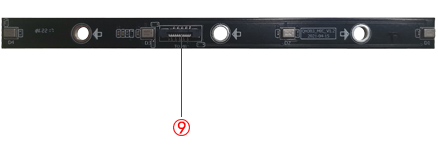

硬件配置列表 | |
| 名称 | 说明 |
| 系统 | Linux系统 |
| 内存 | 128MB DDR3+128MB FLASH |
| cpu | ARM@ A7, 双核，1.2GHZ主频 |
| MIC1_Board | 采集板1，4颗数字麦 |
| MIC2_Board | 采集板2，4颗数字麦 |
| MB_Board | 主控板，运行算法，输出算法处理后的音频 |
| 10pin-0.5mmFPC排线 | 连接采集板和主板，线长30cm |
| 供电/Usb audio线 | 5PIN-PHS 2.0mm接口 |
| 回采线 | 4PIN-PHS 2.0mm，线长80cm |
麦克风阵列结构设计
（1）麦克风要紧贴面壳内侧，且需用硅胶套包裹做密闭以及缓震。
（2）麦克风要远离扬声器或震动源，尽量让麦克风远离扬声器或背向扬声器。
（3）麦克风尽量安装在同一平面上（外壳可有一定弧度）。
（4）杜绝喇叭引起外壳或腔体共振。
麦克风密闭设计要求
（1）拾音孔的直径参考值为1-1.5mm。
（2）导音孔的孔深不超过3mm。
（3）MIC的硅胶套厚度参考值1mm左右，压缩后约0.5mm。
（4）硅胶套与壳体之间要紧密贴合。
声学及电气参数
声学参数 | |
| 指向性 | 单指向/双指向（可定制） |
| 灵敏度 | -36dB @1V/Pa 1kHz |
| 拾音距离 | ≤5m |
| 频率响应 | 30~20KHz±3dB |
| 信噪比 | 70dB@1KHz at 1Pa |
| 采样频率 | 16kHz |
| 量化位数 | 16bit |
| 动态范围 | 104dB (1KHz at Max dB SPL) |
| 最大承受音压 | 125dB SPL（1KHz,THD=1%） |
| 信号处理 | Beforming波束成形；语音增强；AEC回音消除；AI降噪；混响抑制 |
